Sismik İzolatör Üreticisi Nasıl Seçilir? Mal Sahibi İçin Kontrol Listesi

Üretici Seçimi Neden Mal Sahibinin Meselesi?

Türkiye'de bir bina projesinde malzeme tedarikini genellikle yüklenici yönetir; mal sahibi beton sınıfını, cam markasını sormaz. Sismik izolatörde bu alışkanlık pahalıya mal olabilir. Binanızın altına konan mesnetler, bütün deprem stratejinizin tek noktadan bağlı olduğu elemandır. Yapı yükseldikten sonra ucuza değiştirilemezler ve teklifler arasında yüzde 30-40'a varan fiyat farkları çıkar. Kağıt üzerinde aynı görünen iki izolatör, 200 çevrimlik yükleme sonrasında, on yıllık yaşlanmada veya gerçek bir depremde çok farklı davranabilir.

6 Şubat 2023 depremleri bu konuyu Türkiye'de teorik olmaktan çıkardı. Deprem bölgesindeki izolatörlü hastaneler depremi büyük ölçüde işlevlerini koruyarak atlattı ve sismik izolasyon kamuoyunda ilk kez geniş kesimlerce konuşulur oldu. Talep arttıkça pazar da kalabalıklaştı: yerli üreticiler, ithalatçılar, temsilcilikler. Mal sahibi açısından soru artık "izolatör yapılsın mı" değil, "kimden alınacak" sorusudur.

Biz izolasyon projelerinde mal sahibinin tarafında, üreticiden bağımsız danışman olarak çalışıyoruz. Aşağıdaki kontrol listesi, ilk teklif masaya gelmeden önce her işverenin elinde olmasını istediğimiz liste. Kurşun çekirdekli kauçuk mesnet (LRB), sürtünmeli sarkaç (FPS) veya yüksek sönümlü kauçuk mesnet (HDRB) fark etmeksizin geçerli.

1. Test Sertifikaları: İlk Eleme Buradan Başlar

Türkiye'de tasarım çerçevesini TBDY 2018'in 14. Bölümü çizer: deprem yalıtımlı binaların tasarımı, izolatör birimlerinin prototip ve üretim testleriyle doğrulanmasını gerektirir. Ciddi bir üretici bunun üzerine uluslararası sertifikasyonu da belgeleyebilmelidir:

• EN 15129 (Avrupa): Anti-sismik cihazlar standardı. CE işareti için tip testlerinin Onaylanmış Kuruluş (Notified Body) gözetiminde yapılması şarttır; üreticinin kendi laboratuvar raporu tek başına yeterli değildir. Sertifikanın satın alacağınız mesnet tipini ve boyut aralığını kapsayıp kapsamadığını mutlaka kontrol edin. Yıllar önce test edilmiş küçük bir prototipin sertifikası, hastanenize gidecek 3.000 kN'luk birimi temsil etmez.
• TBDY 2018 Bölüm 14 test gereklilikleri: Projenize özel prototip deneyleri ve teslim edilen birimler üzerinde üretim (rutin) deneyleri. Bunlar sözleşmeye kabul kriterleriyle birlikte yazılmalı, "standart üründür, teste gerek yok" cümlesi kabul edilmemelidir.
• ISO 22762 / ASCE 7: İhracat yapan ve uluslararası projelerde çalışan üreticiler genellikle bu çerçevelerde de test geçmişine sahiptir. ASCE 7 Bölüm 17, tasarımda kullanılan her baskın tip ve boyuttaki izolatörden tam ölçekli iki numunenin prototip testini ister; bu disiplinden geçmiş bir üretici iyi bir işarettir.

2. Referanslar: Broşür Değil, Telefon Numarası

Her üretici kataloğunda prestijli projeler listeler. İşe yarayan referans kontrolü daha derine iner:

• Benzer proje: Aynı mesnet tipi, benzer yük aralığı, benzer bina sınıfı. Elli köprü referansı olan ama hiç bina yapmamış bir tedarikçi konut projeniz için otomatik olarak elenmez, ama ispat yükü artar.
• İsim isteyin: İki üç referans projenin sorumlu statik mühendisinin adını isteyin ve arayın. Teslimat dakikliği, evrak kalitesi ve uygunsuz çıkan bir birimde üreticinin nasıl davrandığı hakkında on dakikalık bir görüşme, her broşürden fazlasını söyler.
• Deprem sınavı: Bir üreticinin verebileceği en güçlü referans, kendi mesnetleri üzerinde gerçek bir depremi atlatmış ve kullanımda kalmış binadır. 2023 depremlerini yaşamış projesi var mı, deprem sonrası inceleme ne bulmuş, doğrudan sorun.
• Kamu şartnamesi tecrübesi: Türkiye'de izolatörlü işlerin önemli bölümü kamu projesidir (hastaneler başta). Sağlık Bakanlığı 2013'ten bu yana 1. ve 2. derece deprem bölgelerinde 100 yatak ve üzeri devlet hastanelerinin sismik izolatörlü yapılmasını şart koşuyor. Bu şartnamelerden geçmiş, kamu kabul süreçlerini bilen bir üretici, evrak ve onay aşamalarında ciddi zaman kazandırır.

3. Tasarım Aşamasında Mühendislik Desteği

İzolatör alımı, tasarım bitince başlayan bir sipariş değildir. Mesnet özellikleri (etkin rijitlik, sönüm, yer değiştirme kapasitesi) doğrudan yapısal analize girdi olur; üreticinin mühendisleri ile proje müellifiniz aylarca karşılıklı çalışır. Şunlara bakın:

• Teklif aşamasında hız: Ön özellik setleri ve teknik sorular şimdi üç hafta sürüyorsa, avansı aldıktan sonraki tempoyu tahmin edin.
• Alt-üst sınır şeffaflığı: Yönetmelikler, mesnet özelliklerinin yaşlanma, sıcaklık ve imalat toleransıyla değişimini (alt ve üst sınır özellikleri) hesaba katmayı gerektirir. İyi üretici bu aralıkları açıkça verir; zayıf üretici yalnızca nominal değer yayınlar.
• Hayır diyebilme: İyi tedarikçi, rahat üretim zarfının dışındaki bir talebe itiraz eder. Her şartnameyi tartışmasız kabul eden üretici, altı ay sonra prototip testinden geçemeyen üreticidir ve gecikmeyi sizin takviminiz öder.

4. Teslim Süresi ve Üretim Kapasitesi

İzolatörler kritik yoldadır: mesnetler gelmeden temel-üstü kapatılamaz, geciken mesnet bütün kaba inşaatı durdurur. Netleştirin:

• Yazılı takvim: Tasarım donması, prototip testi, üretim, üretim testleri, sevkiyat. Sipariş-teslim zinciri, üretici doluluğuna ve test kapsamına göre birkaç ayı bulur; başarısız bir prototip testi tur attırır. Tarihli kilometre taşları ve gecikme yaptırımları sözleşmede olmalı.
• Yerli-ithal dengesi: Yerli üretim kur riskini, gümrük ve navlun belirsizliğini azaltır ve şantiyeye yakınlık sağlar; ithal ürün bazı tip ve boyutlarda daha geniş test geçmişi sunabilir. Doğru cevap projeye göre değişir, ama karşılaştırmayı "aynı kapsam, aynı test şartı" üzerinden yapın.

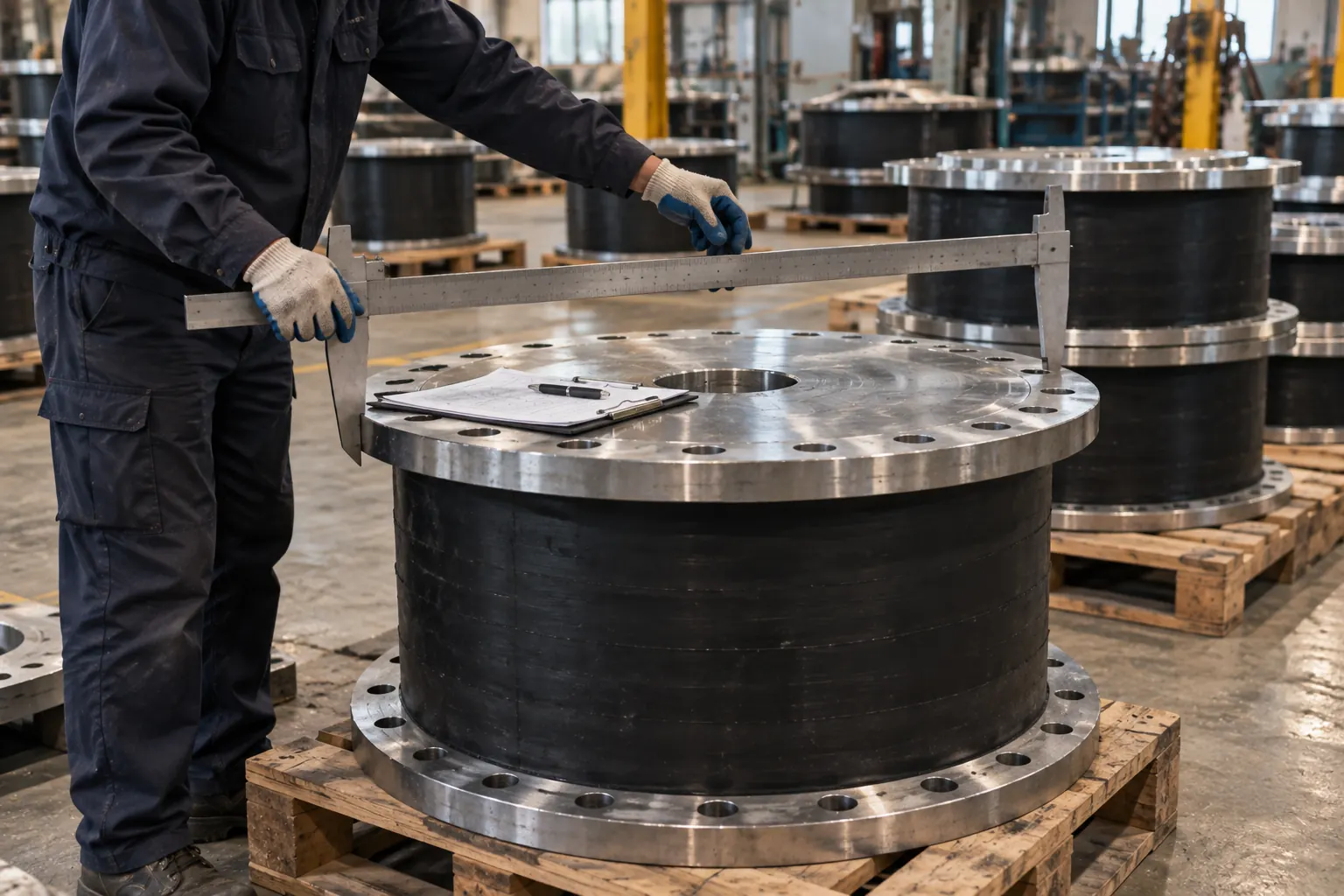

• Fabrika ziyareti: Ciddi bir sipariş öncesi üretim tesisini mutlaka görün. Aradığınız şey kalite kontrol istasyonları ve test düzenekleri olan gerçek bir üretim hattı; katalogla çalışan bir ticaret ofisi değil. Fabrika sahasında geçireceğiniz bir saat, projenin en ucuz durum tespitidir.

5. Garanti, Servis Ömrü ve Teslim Sonrası

İzolatörler on yıllarca, tipik olarak binanın servis ömrü boyunca görev yapacak şekilde tasarlanır; buna karşılık birçok tedarik sözleşmesinde yalnızca kısa bir imalat garantisi bulunur. Pazarlık masasına şunları koyun:

• Garanti süresi ve kapsamı: Ne, kaç yıl, hangi şartla? Bir mesnedin değişmesi gerekirse söküm ve yeniden montaj maliyetini kimin ödediğini netleştirin; bu kalem çoğu zaman mesnedin kendisinden pahalıdır.
• Periyodik muayene protokolü: Yazılı görsel muayene takvimi ve deprem sonrası inceleme prosedürü, bunu kimin yapmaya yetkili olduğu dahil.
• Değiştirilebilirlik: Tasarımın tekil mesnedin krikoyla kaldırılıp değiştirilmesine izin verdiğini ve üreticinin bu operasyonu yıllar sonra da destekleyeceğini teyit edin. "Yirmi yıl önce izole ettiğiniz binalara bugün nasıl hizmet veriyorsunuz" sorusunun cevabı çok şey anlatır.

6. Yerel Varlık ve Şantiye Desteği

Teknik olarak mükemmel ama Türkiye'de ofisi, ortağı, servis ekibi olmayan bir üretici; montaj süpervizyonu gerektiğinde, nakliyede hasar gören bir birimde veya mesnet yerleşimi sırasında çıkan bir soruda probleme dönüşür. Türkiye'de mühendislik ofisi veya yerleşik temsilci, teklife dahil montaj süpervizyonu (gün başı yol masrafıyla faturalanan değil), Türkçe dokümantasyon ve yapı denetim/ruhsat süreçlerine aşinalık arayın.

7. Fiyatı Doğru Okumak

Yukarıdaki filtrelerden geçen üreticiler arasında fiyat karşılaştırması ancak o zaman anlamlıdır. Teklifleri alt satırdan değil kapsamdan karşılaştırın: prototip ve üretim testleri, nakliye, montaj süpervizyonu, yedek birimler, garanti şartları fiyata dahil mi? Yüzde 25 ucuz görünen ama testi ve süpervizyonu dışarıda bırakan teklif genellikle ucuz değildir. Kur oynaklığının yüksek olduğu dönemlerde fiyatın hangi para biriminde sabitlendiğini ve geçerlilik süresini de yazılı alın.

Mal Sahibi Kontrol Listesi

Süreçle ilgili tek yapısal öneri: tasarım özellikleri donana kadar en az üç nitelikli üreticiyi masada tutun. Fiyat baskısının ötesinde bu, takvim sigortasıdır. Tek tedarikçiniz prototip testinden kalır veya üretimi kaydırırsa, elinde güncel teklifi olan ikinci bir nitelikli üretici toparlanma süresini aylardan haftalara indirir.

Kaynaklar

• TBDY 2018. "Türkiye Bina Deprem Yönetmeliği," Bölüm 14: Deprem Etkisi Altında Yalıtımlı Bina Taşıyıcı Sistemlerinin Tasarımı. AFAD.
• T.C. Sağlık Bakanlığı (2013). 1. ve 2. derece deprem bölgelerinde 100 yatak ve üzeri hastanelerde sismik izolasyon uygulamasına ilişkin genelge.
• EN 15129 (2009). "Anti-seismic devices." Avrupa Standardizasyon Komitesi (CEN); Onaylanmış Kuruluş gözetiminde CE belgelendirmesi.
• ISO 22762. "Elastomeric seismic-protection isolators." Uluslararası Standardizasyon Örgütü.
• ASCE/SEI 7-22 (2022). "Minimum Design Loads and Associated Criteria for Buildings and Other Structures," Bölüm 17, Kısım 17.8: Testing.

Bu yazının İngilizce karşılığı: How to Choose a Seismic Isolator Manufacturer — seismicisolation.com
