Raylı ve Kayar Temel Sistemleri: FPS Nasıl Çalışır?

Kayar Sistemler Sismik İzolasyonun Neresinde?

Sismik izolasyon, bina ile zemin arasına esnek ve enerji sönümleyen bir katman ekleyerek yapıya aktarılan deprem kuvvetlerini azaltır. Bu katmanı oluşturan donanım iki ana aileye ayrılır. İlki elastomerik (kauçuk esaslı) mesnetlerdir ve tarihsel olarak önce gelir: dünyanın ilk kauçuk izolasyonlu binası 1969'da Üsküp'te tamamlandı, kurşun çekirdekli kauçuk mesnet (LRB) 1975'te Yeni Zelanda'da icat edildi, ABD'nin ilk izolasyonlu binası olan 1985 tarihli Foothill Communities Law and Justice Center yüksek sönümlü kauçuk mesnetler üzerine oturur. İkinci aile ise bu yazının konusu olan kayar sistemlerdir; 1980'lerin sonundan itibaren olgunlaşmış ve kauçuk ailesinin yanına eklenmiştir.

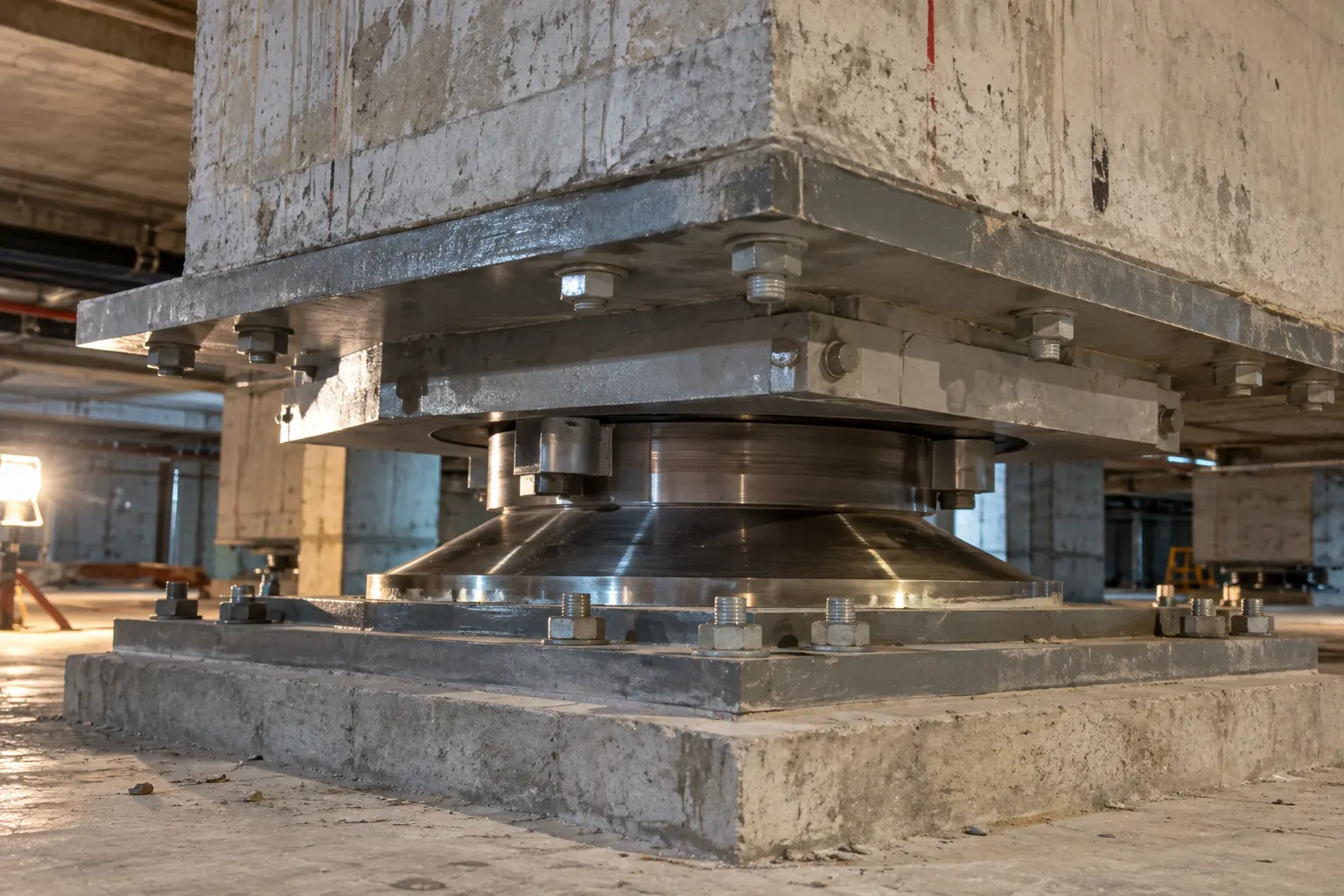

Halk arasında "raylı sistem" ya da "kayar temel" diye anılan eğri yüzeyli kayıcı mesnet, en bilinen ticari adıyla sürtünmeli sarkaç (Friction Pendulum), binayı cilalı içbükey bir çanak içinde duran mafsallı bir kayıcının üstünde taşır. Zemin hareket ettiğinde kayıcı eğri yüzey boyunca yer değiştirir; yerçekimi binayı merkeze doğru geri iten bir kuvvet üretir, kayma arayüzündeki sürtünme de enerjiyi sönümler. Baştan söyleyelim: iki aileden hiçbiri her proje için varsayılan doğru cevap değildir. Seçim yüke, yer değiştirme talebine, zemine ve tedarik koşullarına göre yapılır. Bu yazı işin kayar tarafının gerçekte nasıl çalıştığını anlatıyor.

Eğri Yüzeyli Kayıcı Nasıl Çalışır?

Bir kasenin içindeki bilyeyi düşünün. Kenara ittiğinizde yerçekimi onu dibe geri çeker. Sürtünmeli sarkaç mesnet aynı mekaniği bina ölçeğinde uygular: içbükey çanak kasedir, taşınan kolon yükü de yerçekiminin merkeze geri çektiği kütledir.

Sarkaç Periyodu

Sarkaç mekanizmasının tanımlayıcı özelliği, kayma periyodunun taşınan kütleye değil çanağın geometrisine bağlı olmasıdır:

T = 2π√(R/g)

T = kayma fazının sarkaç periyodu (saniye)
R = kayma yüzeyinin etkin eğrilik yarıçapı (metre)
g = yerçekimi ivmesi (9,81 m/s²)

5 metrelik etkin yarıçap yaklaşık 4,5 saniyelik sarkaç periyodu verir. Formülün yanına iki not düşmek gerekiyor. Formül yalnızca kayma fazını tanımlar: sürtünme ek direnç kattığı için gerçek mesnedin etkin periyodu yer değiştirme genliğine bağlıdır ve mühendisler ideal sarkaç değeriyle değil, tasarım yer değiştirmesindeki etkin rijitlikle tasarım yapar. Kütleden bağımsızlık ise teoride geçerlidir; sarkaç terimini tek başına geometri belirler. Pratikte işin içine sürtünme terimi girer ve sürtünme temas basıncına, kayma hızına ve sıcaklığa bağlı olduğundan gerçek davranış yükten tümüyle bağımsız değildir. Ağırlık dağılımı belirsiz ya da zamanla değişen binalarda yine gerçek bir avantajdır; yalnızca ders kitabı formülünün ima ettiği kadar mutlak değildir.

Periyodu uzatmanın amacı ayrıştırmadır. Deprem yer hareketlerinin enerjisi çoğunlukla kısa periyotlarda yoğunlaşır; sistem periyodunu beklenen yer hareketinin baskın periyodundan uzaklaştırmak, yapıya aktarılan ivmeleri düşüren asıl mekanizmadır. Zemin koşulları burada önemlidir: uzun periyotlu hareket içeriği olan yumuşak zeminlerde hedef periyot daha dikkatli seçilir; izolasyon tasarımının sahaya özgü olmasının nedenlerinden biri budur.

Sürtünme: Sönüm ve İnce Ayrıntı

Kayma arayüzündeki sürtünme, sistemin enerji sönümleyicisidir. Bina izolatörlerinde tasarım sürtünme katsayısı tipik olarak yüzde birkaç ile yaklaşık %10 arasında şartnameyle belirlenir; kesin değer bir malzeme sabiti değil, prototip deneyleriyle kanıtlanan bir proje kararıdır.

İnce ayrıntı, çoğu tanıtım yazısının kabul ettiğinden daha önemlidir. Kayıcı mesnedin sürtünme katsayısı tek bir sayı değildir. Katsayıyı önce astar malzemesinin kendisi belirler; her malzeme ailesinin kendine özgü bir aralığı vardır. Sonra bu değer kayma hızıyla, temas basıncıyla ve sıcaklıkla değişir; uzun ya da tekrarlı kaymada arayüz ısındıkça düşer. Bu davranış 1990 civarında Mokha, Constantinou ve Reinhorn'un laboratuvar çalışmalarından beri ayrıntılı biçimde karakterize edilmiştir ve modern analiz modelleri sürtünmeyi bu değişkenlerin fonksiyonu olarak, uzun süreli depremde gelişen sürtünme ısınması dahil temsil eder. İyi haber şu ki tasarımcı sıfırdan başlamaz: yerleşik astar malzemeleri onlarca yıldır sayısız programda test edilmiştir ve üreticiler her malzeme için sürtünmenin basınç ve hızla nasıl değiştiğini gösteren karakterizasyon eğrileri yayımlar. Her proje için prototip deneyi yapılır ve değerler gerçek mesnet tasarımı üzerinde doğrulanır; şu da var ki üretici benzer boyutta bir mesnedi benzer yük ve yer değiştirme koşullarında daha önce test etmişse, yönetmelikler sorumlu mühendisin onayıyla o mevcut deney sonuçlarının kabulüne izin verir; bu hem deney süresinden hem maliyetten tasarruf sağlar. Malzemeyi ve hız, basınç, sıcaklık koşullarını belirtmeden tek bir sürtünme sayısı veren şartname yine de eksiktir.

Kayma arayüzü, paslanmaz çelik yüzey ile mühendislik polimerinden bir astarı eşleştirir. İlk mesnetlerde PTFE kullanılıyordu ve literatürde hala kısaltma olarak "Teflon" denir; ancak güncel ticari eğri yüzeyli kayıcılar dolgulu PTFE kompozitleri, UHMWPE ya da üreticinin deney programıyla nitelendirilmiş tescilli astar malzemeleriyle çalışır. Tedarikçi karşılaştırırken astar nitelendirme verisi dikkatle okunması gereken belgelerdendir; neyi talep edeceğinizi izolatör şartnamesi ve kabul testleri yazımızda anlattık.

Kısa ve Doğru Bir Tarihçe

Binayı eğri yüzeyler üstünde kaydırma fikri modern üründen çok daha eskidir. Jules Touaillon'un 1870 tarihli ABD patentinde bina, karşılıklı içbükey yüzeyler arasındaki bilyeler üstünde durur; Johannes Calantarients 1909'da kayar bir izolasyon katmanı önermiştir. 20. yüzyılın eklediği şey mühendisliktir. Önce öngörülebilir biçimde kayan malzemeler ve davranışı kanıtlayan deney programları geldi; sonucu düzenleyen yönetmelikler daha sonra.

Modern sürtünmeli sarkaç hikayesi, 1985'te Earthquake Protection Systems (EPS) şirketini kuran Victor Zayas'a aittir. Kavram, UC Berkeley'deki Deprem Mühendisliği Araştırma Merkezi'nin (EERC) sarsma tablasında çeyrek ölçekli altı katlı çelik bir modelle doğrulandı; deneyler 1987'de UCB/EERC-87/01 raporuyla belgelendi, dergi makalesi ise Zayas, Low ve Mahin imzasıyla 1990'da Earthquake Spectra'da yayımlandı. Teknoloji 1990'lar boyunca köprülere ve binalara taşındı; 2000'de 267 sürtünmeli sarkaç mesnet üstünde tamamlanan San Francisco Uluslararası Havalimanı terminali, bina tarafındaki ilk büyük dönüm noktasıdır.

Bu hikaye yeterince sık tersinden anlatılıyor, o yüzden açıkça yazalım: önce kauçuk izolasyon hizmete girdi, kayar izolasyon ona sonradan katıldı. Bugün iki ailenin de arkasında onlarca yıllık uygulama ve gerçek deprem performansı var.

Tek, Çift ve Üçlü Sarkaç

Tek Sarkaç

Özgün konfigürasyonda tek içbükey yüzey ve tek kayıcı vardır. Basittir ve iyi anlaşılmıştır. Ana sınırı geometriktir: mesnedin yer değiştirme kapasitesi tek çanağın boyutuyla sınırlıdır; büyük tasarım yer değiştirmeleri fiziksel olarak büyük mesnet gerektirir.

Çift İçbükey

Çift içbükey mesnette kayıcı, birbirine bakan iki çanağın arasındadır; toplam yer değiştirme talebi iki yüzey arasında paylaşılır. Bu, aynı kapasite için planda daha kompakt bir mesnet sağlar; iki yarıçap ve iki sürtünme katsayısı farklı seçilebildiğinden tasarımcıya kuvvet-yer değiştirme çevrimini biçimlendirmede daha fazla serbestlik verir. Kavramın kendisi eskidir, Touaillon'un 1870 patentinde bile görülür; modern tasarımı pratik hale getiren titiz davranış karakterizasyonu ise Fenz ve Constantinou tarafından 2006'da yayımlanmıştır.

Üçlü Sarkaç

Davranışı 2008'de literatürde karakterize edilen üçlü sarkaç mesnet, iki ana içbükey yüzeyin arasına iç içe bir kayıcı takımı yerleştirir ve birden fazla kayma kademesi oluşturur. Pratik sonuç uyarlanabilir davranıştır: mesnet farklı yer değiştirme genliklerinde farklı etkin rijitlik ve sürtünme sunar; sık görülen orta şiddetteki sarsıntıda yumuşak, nadir ve çok şiddetli sarsıntıda yer değiştirmeyi kontrol edecek şekilde ayarlanabilir. Morgan ve Mahin'in 2010 tarihli çalışması bu çok seviyeli performans mantığını belgeler. Türkiye'nin en büyük izolasyon projeleri, hastaneler ve Sabiha Gökçen havalimanı terminali dahil, bu nesil donanımı kullanır.

Burada bir açıklama gerekiyor, çünkü bu iddia çok sayıda tanıtım metninde geçiyor: yüzey sayısını artırmak sürtünmeyi yükten bağımsız yapmaz ve sürtünme ısınmasını kendi başına çözmez. Sürtünmenin basınç ve hız bağımlılığı, her arayüzdeki astar malzemesinin özelliğidir. Çok yüzeyin gerçekten kazandırdığı şey, kompakt bir mesnette büyük yer değiştirme kapasitesi ve kademeli, ayarlanabilir davranıştır.

Yeniden Merkezleme: Gerçekte Ne Garanti Edilir?

Kayar sistem tanıtımları yeniden merkezlemeyi çoğu zaman otomatik bir özellik gibi sunar. Gerçek daha koşulludur ve yönetmeliklere de bu şekilde yazılmıştır. Kayıcı mesnet ancak eğriliğin ürettiği geri getirme kuvveti artık sürtünme kuvvetini aşıyorsa merkeze döner; büyük yarıçaplı ve görece yüksek sürtünmeli bir çanak, deprem sonrasında binada kalıcı ötelenme bırakabilir. ASCE 7-22'nin 17.2.4.4 maddesinin her izolasyon sisteminden, kayıcı ya da elastomerik, asgari bir geri getirme kuvveti istemesinin nedeni tam olarak budur: toplam tasarım yer değiştirmesindeki yanal kuvvet, bunun yarısındaki kuvvetten en az sismik ağırlığın %2,5'i kadar büyük olmalıdır. TBDY 2018 de Bölüm 14'te eşdeğer bir şart koyar ve ek olarak ikincil rijitlikle hesaplanan periyodu 6 saniyeyle sınırlar.

Elastomerik mesnetler ise kauçuğun kendi elastikiyetiyle merkeze döner ve bunu iyi yapar. Dürüst karşılaştırmanın "kayıcı merkezler, kauçuk merkezleyemez" cümlesiyle bir ilgisi yoktur. İki aile de aynı geri getirme şartını sağlamak zorundadır ve iki ailede de tasarımcı kalıcı yer değiştirmeyi ayrıca kontrol eder. Faya yakın, darbe tipi yer hareketi beklenen sahalarda bu kontrol özellikle önemlidir.

Sürtünmeli Sarkaç ile LRB Karşılaştırması

En sık karşılaşılan tasarım kararı, eğri yüzeyli kayıcı ile kurşun çekirdekli kauçuk mesnet arasındadır. İki aileyi LRB vs FPS karşılaştırma yazımızda derinlemesine ele aldık; kısa özet aşağıda.

Kriter	Eğri yüzeyli kayıcı (FPS)	Kurşun çekirdekli kauçuk (LRB)
Çalışma prensibi	İçbükey yüzeyde kayma; yerçekimi merkeze getirir, sürtünme sönümler	Kauçuğun esnekliği; kurşun çekirdeğin plastik akması sönümler
İzolasyon periyodu	Yüzey geometrisiyle belirlenir, taşınan kütleden bağımsız	Mesnet rijitliğine ve taşınan kütleye bağlı
Sönüm kaynağı	Arayüz sürtünmesi; hız, basınç ve sıcaklıkla değişir	Kurşun çekirdeğin akması; onlarca yıldır iyi karakterize edilmiş, kararlı
Yeniden merkezleme	Geometrik; yönetmelikteki asgari geri getirme şartını sağlamalı, büyük yarıçap ve yüksek sürtünmede kalıcı ötelenme mümkün	Kauçuk elastikiyetiyle; aynı yönetmelik şartına tabidir ve bunu güvenilir biçimde sağlar
Düşey yük	Çelik-astar arayüzü yüksek basınç taşır; çok büyük yükler alçak bir birimde karşılanır. Kompaktlık düşeydedir; planda çanak, tasarım yer değiştirmesinin tamamını alacak kadar geniş olmak zorundadır	Yük büyüdükçe plan alanı büyür; burkulma stabilitesi belirleyicidir
Yer değiştirme kapasitesi	Büyük; özellikle çift ve üçlü konfigürasyonlarda	Kauçuk kayma birim şekil değiştirmesiyle sınırlı; büyük talep büyük mesnet ister
Saha geçmişi	1990'lardan beri hizmette; güçlü güncel saha doğrulaması	1980'lerin başından beri hizmette; dünyada en yaygın kurulan izolatör tipi
Servis ömrü ve bakım	Standartlar iki tipe de yıl cinsinden ömür atamaz. İkisi de yaşlandırma ve dayanıklılık deneyleriyle yapının tasarım ömrü için nitelendirilir; ikisinde de planlı değiştirme değil periyodik muayene vardır

Projeler pratikte nereye düşer? Kayıcılar uçlarda öne geçer: çok yüksek düşey yükler, çok büyük tasarım yer değiştirmeleri, belirsiz ya da değişken kütle, yükseklik kısıtlı bir izolasyon katmanı (düşeyde kompakt; planda çanak yine kendi alanını ister). Bu uçların dışında, ki binaların çoğu buradadır, LRB başa baş rekabet eder; daha uzun saha geçmişi ve kararlı, iyi anlaşılmış çevrim davranışı da onun tarafındadır. Hizmet ortamı da hak ettiğinden az konuşulan bir seçim kriteridir. Kayıcı mesnedin performansı cilalı arayüzünün durumuna bağlıdır; kirlenme, nem ve paslanmaz yüzeyin korozyonu bilinen uzun vadeli risklerdir. Constantinou ve arkadaşlarının 1999'da ortaya koyduğu ve o zamandan beri ABD pratiğine yerleşen özellik değiştirme (lambda) katsayılarının tasarımcıya sürtünmeyi yaşlanma ve kirlenme için bantlatmasının, kayıcıların da sızdırmaz teslim edilmesinin nedeni tam olarak budur. Koruyucu kauçuk tabakasıyla elastomerik mesnetler ise ıslak, nemli ya da kirli hizmet koşullarında belirgin biçimde dayanıklıdır; suya yakın veya agresif ortamlarda LRB lehine gerçek bir argüman budur. Kauçuğun kendi yaşlanması da aynı lambda çerçevesiyle yönetilir. Bunların hiçbiri pratik bir ezbere indirgenmez; dürüst cevap seçimin vaka vaka yapıldığıdır: yükler, yer değiştirme talebi, zemin, hizmet ortamı ve tedarik koşulları belirler. İki ailenin de uyduğu yerde ihalede ikisini birden istemek en akıllıca yoldur.

Kayar İzolasyon Ne Kadara Mal Olur?

Burada adet başı mesnet fiyatı vermiyoruz; çünkü belirli bir ihalenin dışında güvenilir bir birim fiyat yoktur. Birim maliyet mesnet boyutuyla, yer değiştirme kapasitesiyle, deney kapsamıyla, pazarla ve sipariş hacmiyle değişir; yayımlanmış tek tip rakamlar hızla eskir. Geçerliliğini koruyan çerçeve oransaldır: pratik bir kural olarak sismik izolasyon, yeni bir binanın kaba yapı (taşıyıcı sistem) maliyetini tipik olarak %10-15 artırır; izolasyon katı, derzler ve esnek tesisat geçişleri dahil edildiğinde toplam proje primi tipik olarak %5-10 aralığındadır. Bu primin bir bölümü üstyapıdaki kesit küçülmeleriyle geri kazanılır. Tam tabloyu maliyet rehberimizde işledik; belirli bir projede kayıcı ile elastomerik seçenek arasındaki dürüst karşılaştırma, aileler arasındaki genel bir yüzde değil, aynı şartnameyi sağlayan deneyden geçmiş mesnetlerin teslim fiyatıdır.

Dayanıklılık, Muayene ve Bakım

Bir iddia yeterince sık dolaşıyor ve şüpheyle karşılanmayı hak ediyor: kayıcı mesnetler "100+ yıl" dayanırmış, elastomerik mesnetler ise takvimli değişim gerektirirmiş. Hiçbir izolatör standardı iki aileden birine yıl cinsinden servis ömrü atamaz. EN 15129 ve ilgili standartlar, izolasyon cihazlarının hızlandırılmış yaşlandırma ve dayanıklılık deneyleriyle yapının tasarım kullanım ömrü için nitelendirilmesini ister ve iki aile de bu şartı rutin olarak sağlar. İki tip için de yönetmelik zoruyla bir değiştirme takvimi yoktur.

İki ailenin de gerçekten ihtiyaç duyduğu şey muayenedir: montaj sonrası başlangıç muayenesi, proje şartnamesinin belirlediği aralıkta periyodik görsel muayene ve önemli her depremden sonra olağanüstü muayene. Muayenede bakılan şeyler kalıcı yer değiştirme, kayma yüzeyinin ya da kauçuğun durumu, bağlantılar ve contalardır. Muayenenin, mesnet durumundan çok daha az konuşulan ikinci bir görevi daha vardır: izolasyonun fiilen çalışabileceğini doğrulamak. Hareket edemeyen izolasyonlu bina hiçbir şeyi korumaz. 6 Şubat 2023 depremlerinden sonra Deprem İzolasyon Derneği'nin (DİD/TASI) keşif ekibi bölgedeki 11 izolasyonlu hastanenin tamamını gezdi: hiçbirinde yapısal hasar bulunmadı, ama toprak ve molozla dolmuş sismik derzler, izolasyonlu yapıya bağlanmış istinat duvarları, hareketi kısıtlamış olması muhtemel yetersiz derz boşlukları ve hasarlı derz kapak detayları belgelendi; görünür sonuç, üstyapıdaki yapısal olmayan duvar hasarıydı. Ekibin acil önerileri arasında derz ve kapak detaylarının özel tasarımı ile bina kullanıcılarına hareket boşluklarının açık tutulması gerektiğinin anlatılması vardı. Teslimden sonra derzin üstüne örülen duvarlar, izolasyon düzlemini katı geçen boru ve kanal bağlantıları, derz boşluğuna istiflenen malzeme: bunların her biri binayı sessizce yeniden zemine bağlar. Tüm çevre derzini ve her tesisat geçişini dolaşan periyodik bir muayene, bunu depremden sonra değil önce yakalar. Muayenede nelere bakıldığını izolatör ömrü ve bakımı yazısında anlattık.

Yönetmelikler ve Deneyler: Neyi Kim Düzenler?

Türkiye, TBDY 2018 Bölüm 14. Deprem yalıtımlı binalar için özel kurallar: yer değiştirme kapasitesi, geri getirme kuvveti ve deney şartları. Ayrıca Sağlık Bakanlığı 2013'ten beri yüksek sismik tehlikeli bölgelerde 100 ve üzeri yataklı yeni hastanelerde sismik izolasyon şartı arar; Türkiye'nin dünyanın en büyük izolasyon pazarlarından biri olmasının nedeni budur.
ABD, ASCE 7-22 Bölüm 17. İzolasyonlu bina tasarımını düzenler; 2016 baskısından beri tasarım MCE_R düzeyinde yapılır. Mesnetlerin prototip ve üretim deney programı ile yukarıda anlatılan geri getirme kuvveti şartı da bu bölümdedir.
Avrupa, EN 1998-1 ve EN 15129. Bina tasarım kuralları Eurocode 8 Bölüm 1'dedir (EN 1998-1; EN 1998-2 köprüler içindir). Eğri yüzeyli kayıcılar dahil cihazların kendisi, Avrupa'da CE işaretlemesinin dayanağı olan EN 15129 ürün standardının kapsamındadır.
ISO 22762. Sık yanlış atıf yapılır; bu yazının önceki sürümü dahil. ISO 22762 serisinin adı "Elastomeric seismic-protection isolators"tır ve kauçuk mesnetleri kapsar; Part 5 yalnızca elastomer birim üstüne monte düz kayıcılara uzanır. Eğri yüzeyli sürtünmeli sarkaç mesnetleri kapsamaz. Sürtünmeli sarkaç alımının deney dayanağı Avrupa'da EN 15129, ABD kapsamında ise ASCE 7'ye göre hazırlanmış proje şartnamesidir.

Saha Performansı: Doğrulanmış Projeler ve Depremler

İstanbul Sabiha Gökçen Havalimanı Terminali (2009)

Terminal, hedef periyodu yaklaşık 3 saniye olan yaklaşık 300 üçlü sarkaç izolatör üstünde oturur. Tamamlandığında dünyanın en büyük sismik izolasyonlu binasıydı. Havalimanını doğru yazalım: izolasyonlu terminal Sabiha Gökçen'dedir, 2018'de açılan İstanbul Havalimanı değil.

Adana Şehir Hastanesi ve 6 Şubat 2023 Depremleri

6 Şubat 2023 depremleri üçlü sarkaç donanımı için önemli bir saha sınavıydı; ama dürüst bir dipnotla birlikte okunmalı. 1.512 üçlü sarkaç izolatör üstünde oturan yaklaşık 1.550 yataklı Adana Şehir Hastanesi, depremleri yapısal ve yapısal olmayan hasar almadan atlattı ve bölgesel kurtarma merkezi olarak tam kapasiteyle çalıştı. Dipnot şu: Adana, merkez üslerine 100 km'den uzak bir noktadadır; yaşadığı sarsıntı aşırı değil orta düzeydeydi. İzolatörler devreye girdi ve yapı tasarlandığı gibi davrandı; bu anlamlıdır ama azami şiddette bir sınav değildir. Merkez üssüne yakın izolasyonlu Elbistan Devlet Hastanesi de hizmette kaldı; izolasyonun faya yakın sahadaki en güçlü doğrulaması ise hala elastomerik taraftan gelir: 2011'de Christchurch Kadın Hastanesi (LRB).

San Francisco Uluslararası Havalimanı Terminali (2000)

Uluslararası terminal, izolasyon periyodu yaklaşık 4,5 saniye olan 267 tek içbükey sürtünmeli sarkaç mesnet üstündedir ve dünyanın en büyük izolasyonlu havalimanı yapılarından biridir. Henüz büyük bir depremle sınanmadı; kanıt değeri saha performansı değil, arkasındaki mühendislik ve deney programıdır.

Benicia-Martinez Köprüsü, Kaliforniya (güçlendirme 2002'de tamamlandı)

1962 tarihli köprünün 1998-2002 arasında yürütülen sismik güçlendirmesinde, o güne kadar üretilmiş en büyük sürtünmeli sarkaç mesnetler kullanıldı: yaklaşık 4 metre çapında, 1,35 metre yer değiştirme kapasiteli mesnetler hem deprem yer değiştirmesini hem çelik açıklıkların ısıl hareketini karşılar.

Madalyonun Kauçuk Yüzü

Adalet, aynı titizliği diğer yönde de gerektirir. Yeni Zelanda'nın en çok anılan izolasyon başarısı, 2010-2011 Canterbury depremlerini hizmet keserek değil çalışarak atlatan Christchurch Kadın Hastanesi, kayıcı üstünde değil kurşun çekirdekli kauçuk mesnetler üstündedir; o tarihte Güney Adası'nın tek izolasyonlu binasıydı. Japonya'nın 2011 Tohoku ve 2016 Kumamoto depremlerinde iyi performans gösteren büyük izolasyonlu bina stoku ağırlıkla elastomeriktir. Şili'nin 2010 sonrası hastane programı da esas olarak elastomerik sistemlere dayanır. İzolasyon teknolojisi saha karnesini iki aileyle birlikte doldurmuştur; bu başarıları özel olarak sürtünmeli sarkaca yazan iddialar doğrulamadan geçmez.

Sonuç: Fizik Markasına Göre Değil, Parametreye Göre Seçin

Eğri yüzeyli kayıcılar olgun, yönetmelik kapsamında ve sahada doğrulanmış bir izolasyon teknolojisidir; güçlü yanları gerçektir ve bellidir: kütleden bağımsız periyot, alçak bir birimde çok yüksek düşey yük kapasitesi, büyük yer değiştirme kapasitesi ve üçlü sarkaç neslinde deprem şiddetine göre kademelenen davranış. Gerçek tasarım yükümlülükleri de vardır: hızla, basınçla ve sıcaklıkla değişen sürtünme; uzun süreli sarsıntıda ısınma; kendiliğinden sağlanmayan, hesapla gösterilmesi gereken geri getirme kuvveti.

Bunların hiçbiri kayıcıyı diğer her şeyin kıyaslandığı referans yapmaz; LRB'nin daha uzun saha geçmişi de kauçuğu otomatik cevap yapmaz. Doğru izolatör proje parametrelerinden çıkar: yükler, hedef periyot, yer değiştirme talebi, zemin, tedarik seçenekleri ve bütçe. Belirli bir bina için kayıcı ile elastomerik seçenekleri tartıyorsanız 30 ya da 60 dakikalık online danışmanlık görüşmesi planlayın; seçim mantığını sizin sayılarınız üstünde birlikte çalışalım.

Sıkça Sorulan Sorular

FPS ile LRB izolatör arasındaki fark nedir?

Sürtünmeli sarkaç (FPS), binayı paslanmaz çelik içbükey bir çanaktaki kayıcı üstünde taşır: geri getirme kuvvetini yerçekimi, sönümü arayüz sürtünmesi sağlar ve izolasyon periyodu bina kütlesine değil çanak geometrisine bağlıdır. Kurşun çekirdekli kauçuk mesnet (LRB) ise katmanlı bir kauçuk mesnettir: esnekliği ve yeniden merkezlemeyi kauçuk, sönümü akan kurşun çekirdek sağlar. İkisi de aynı yönetmelik şartlarına tabidir; seçim yüke, yer değiştirme talebine ve proje ekonomisine göre yapılır.

Sarkaç hareketi binayı depremden nasıl korur?

İçbükey yüzey, taşıdığı binanın periyodunu T = 2π√(R/g) bağıntısına göre uzatır; R etkin eğrilik yarıçapıdır. Sistem periyodunu yer hareketinin baskın periyodundan uzaklaştırmak, yapıya aktarılan ivmeleri keskin biçimde düşürür; kayma arayüzündeki sürtünme de enerjiyi sönümleyip yer değiştirmeyi kontrol eder.

Sürtünmeli sarkaç mesnetler kauçuk mesnetlerden daha uzun mu dayanır?

Hiçbir standart iki tipe de yıl cinsinden ömür atamaz. İzolatör standartları, kayıcı ve elastomerik tüm cihazların hızlandırılmış yaşlandırma ve dayanıklılık deneyleriyle yapının tasarım kullanım ömrü için nitelendirilmesini ister; iki aile de bunu rutin olarak sağlar. İki tipte de planlı değiştirme takvimi yoktur, periyodik muayene vardır.

Üçlü sarkaç izolatör nedir, ne zaman kullanılır?

Üçlü sarkaç izolatör, iki ana içbükey yüzeyin arasına iç içe bir kayıcı takımı yerleştirir ve birden fazla kayma kademesi oluşturur; mesnet farklı sarsıntı şiddetlerinde farklı etkin rijitlik ve sürtünme sunar. Cazibesi bu kademeli davranış ve büyük yer değiştirme kapasitesidir; bedeli ise analizi, deneyi ve kalite kontrolü daha fazla özen isteyen, daha karmaşık bir mesnettir. Büyük ya da kritik projeler için seçeneklerden biridir, varsayılan değil; aynı binalar için elastomerik sistemler de yarışır.

Sürtünmeli sarkaç mesnet depremden sonra her zaman merkeze döner mi?

Kendiliğinden değil. Yeniden merkezleme, eğri yüzeyin geri getirme kuvvetinin artık sürtünme kuvvetini aşmasını gerektirir; büyük yarıçaplı ve yüksek sürtünmeli bir tasarım kalıcı ötelenme bırakabilir. Bu yüzden yönetmelikler her izolasyon sisteminden asgari geri getirme kuvveti ister; ASCE 7-22 madde 17.2.4.4 ve TBDY 2018 Bölüm 14 bunun örnekleridir. Kalıcı yer değiştirme, kayıcıda da elastomerikte de tasarımda ayrıca kontrol edilir.

Sürtünmeli sarkaç izolatörleri hangi standartlar düzenler?

İzolasyonlu bina tasarımını Türkiye'de TBDY 2018 Bölüm 14, ABD'de ASCE 7-22 Bölüm 17, Avrupa'da Eurocode 8 Bölüm 1 düzenler. Eğri yüzeyli kayıcıları kapsayan Avrupa ürün standardı EN 15129'dur. ISO 22762 elastomerik izolatörleri (Part 5'te elastomer birim üstündeki düz kayıcıları) kapsar; sürtünmeli sarkacı kapsamaz.

Kaynaklar

Zayas, V.A., Low, S.S. & Mahin, S.A. (1987). The FPS Earthquake Resisting System: Experimental Report. Rapor UCB/EERC-87/01, Earthquake Engineering Research Center, University of California, Berkeley.
Zayas, V.A., Low, S.S. & Mahin, S.A. (1990). "A Simple Pendulum Technique for Achieving Seismic Isolation." Earthquake Spectra, 6(2), 317-333.
Mokha, A., Constantinou, M.C. & Reinhorn, A. (1990). "Teflon Bearings in Base Isolation I: Testing." Journal of Structural Engineering, ASCE, 116(2), 438-454; ve Constantinou, M.C., Mokha, A. & Reinhorn, A. (1990). "Teflon Bearings in Base Isolation II: Modeling." 116(2), 455-474.
Fenz, D.M. & Constantinou, M.C. (2006). "Behaviour of the Double Concave Friction Pendulum Bearing." Earthquake Engineering & Structural Dynamics, 35(11), 1403-1424.
Fenz, D.M. & Constantinou, M.C. (2008). "Spherical Sliding Isolation Bearings with Adaptive Behavior: Theory." Earthquake Engineering & Structural Dynamics, 37(2), 163-183.
Morgan, T.A. & Mahin, S.A. (2010). "Achieving Reliable Seismic Performance Enhancement Using Multi-stage Friction Pendulum Isolators." Earthquake Engineering & Structural Dynamics, 39(12), 1381-1395.
Makris, N. (2019). "Seismic Isolation: Early History." Earthquake Engineering & Structural Dynamics, 48(2), 269-283.
Naeim, F. & Kelly, J.M. (1999). Design of Seismic Isolated Structures: From Theory to Practice. John Wiley & Sons, New York.
ASCE/SEI 7-22. Minimum Design Loads and Associated Criteria for Buildings and Other Structures, Bölüm 17. American Society of Civil Engineers.
EN 15129:2018. Anti-seismic Devices. Avrupa Standardizasyon Komitesi (CEN).
Deprem İzolasyon Derneği (DİD/TASI) (2023). The Response of Seismically-Isolated Hospitals in the Kahramanmaras Earthquakes of February 6, 2023: An Observation Report. did.org.tr
