Sismik İzolatörlerin Ömrü ve Bakımı: Gerçekte Ne Gerekiyor?

Sismik izolasyon konuşulurken bina sahibinin sorduğu ilk soru genelde şu oluyor: bu mesnetler ne kadar dayanır, ileride hepsini söküp değiştirmek gerekecek mi?

Soru yerinde. İzolatör, binanın altına giren ve sökülmesi kolay olmayan bir eleman. Ama internette dolaşan cevapların çoğu uydurma. "LRB 50-100 yıl dayanır, sürtünmeli sarkaç 30-50 yıl" gibi tablolar göreceksiniz. Bu sayıların hiçbirinin yönetmelikte veya standartta karşılığı yok. Gerçek cevap daha basit ve daha güven verici.

Kısa cevap

İzolatöre yıl cinsinden ömür atanmaz. Standartlar, izolatörün taşıyıcı sistemle aynı tasarım kullanım ömrüne sahip olmasını şart koşar ve bunu üretim öncesi deneylerle kanıtlatır. Bina için tipik tasarım kullanım ömrü 50 yıldır. Yani izolatör, binanın kendisi kadar yaşayacak şekilde tasarlanır ve bu tasarım deneyle doğrulanır.

Planlı bir değiştirme takvimi yoktur. Periyodik muayene vardır. İkisi farklı şeydir ve bu ayrım, maliyeti doğru kurgulamanın anahtarıdır.

Standart ne diyor

Avrupa'da anti-sismik cihazlar EN 15129 kapsamındadır; elastomer mesnetler için ayrıca ISO 22762 serisi kullanılır. Türkiye'de TBDY 2018 Bölüm 14, deprem yalıtımlı binaların tasarımını düzenler ve yalıtım birimlerinin deneyle doğrulanmasını ister.

Bu standartların ömür konusundaki yaklaşımı şudur: yıl vermek yerine, malzemenin zamanla nasıl değiştiğini hızlandırılmış deneylerle ölçerler. Elastomer mesnetler için tipik deney seti:

Hızlandırılmış fırın yaşlandırma. Numune yüksek sıcaklıkta belirli süre bekletilir; bu, on yıllarca süren oksidasyonun sıkıştırılmış halidir. Sonrasında sertlik, kopma dayanımı ve uzama değerlerindeki değişim sınır içinde kalmalıdır.
Kalıcı basınç deformasyonu. Kauçuğun sürekli yük altında ne kadar kalıcı şekil değiştirdiğini ölçer.
Gevşeme deneyi. Sabit şekil değiştirmede gerilmenin zamanla düşüşü.
Ozon ve UV dayanımı. Dış etkiye açık yüzeyler için.

Bir üretici bu deneylerden geçemezse ürün o projede kullanılamaz. Ömür garantisi böyle kurulur, katalogdaki bir yıl sayısıyla değil.

Neden kimse net bir yıl vermiyor

Çünkü ömrü belirleyen şey mesnedin tipi değil, çalıştığı ortam. Aynı LRB, kapalı ve havalandırılan bir bodrumda farklı, deniz kenarında tuz püskürtmesine açık bir açık temelde farklı yaşlanır. Belirleyici değişkenler:

Sıcaklık. Kauçuğun oksidasyon hızını en çok bu belirler. Serin ve sabit sıcaklıkta yaşlanma yavaştır.
Oksijen ve ozon teması. Kapalı mesnet odası, açık ortamdan çok daha korunaklıdır.
Sürekli basınç gerilmesi. Tasarım gerilmesi ne kadar yüksekse kalıcı deformasyon o kadar belirgin olur.
Korozyon ortamı. Kauçuk değil ama çelik plakalar ve bağlantı elemanları tuzlu ve nemli ortamda risk altındadır.
Deprem geçmişi. Tasarım depremi mertebesinde bir olay yaşandıysa mesnet büyük yer değiştirme yapmış demektir; bu, olağanüstü muayene sebebidir.

Bu yüzden ciddi bir şartname, ömrü yıl olarak değil kabul kriteri olarak yazar: "yatay rijitlik başlangıç değerinden şu yüzdeden fazla sapmayacak", "sertlik şu kadar Shore A'dan fazla değişmeyecek" gibi. Muayenede bu değerler ölçülür, karar ona göre verilir.

Sahadan ne biliyoruz

Sismik izolasyon 1970'lerden beri uygulanıyor, dolayısıyla elimizde artık gerçek yaşlanma verisi var. Erken dönem yapılardan çıkarılan mesnetler üzerinde yapılan deneyler, düzgün tasarlanmış ve korunaklı ortamda çalışan elastomer mesnetlerin özelliklerinin onlarca yıl sonra kabul sınırları içinde kaldığını gösteriyor. Tipik gözlem, sertlik ve rijitlikte başlangıçta bir miktar artış, sonrasında ise oturmuş bir davranıştır.

Bugüne kadar dünyada, yaşlanma nedeniyle bir binanın izolasyon sisteminin tamamının değiştirildiği yaygın bir örnek yok. Değiştirme vakaları genelde tasarım/üretim hatası veya beklenmedik ortam koşullarıyla ilgili, yaşlanmayla değil.

Peki bakım nedir

Bakım, "her on yılda bir mesnet değiştirme" değildir. Üç ayrı iş vardır:

1. Devreye alma muayenesi

Montaj bittiğinde, bina yükü izolatörlere aktarıldıktan sonra yapılır. Amaç, referans değerleri kaydetmektir: her mesnedin kotu, düşeyden sapması, görünür kusurları. Bu kayıt olmadan sonraki muayenelerin kıyaslayacağı bir başlangıç noktası olmaz. Uygulamada en çok atlanan adım budur ve atlanması, 20 yıl sonra "bu deformasyon yeni mi eski mi" sorusunu cevapsız bırakır.

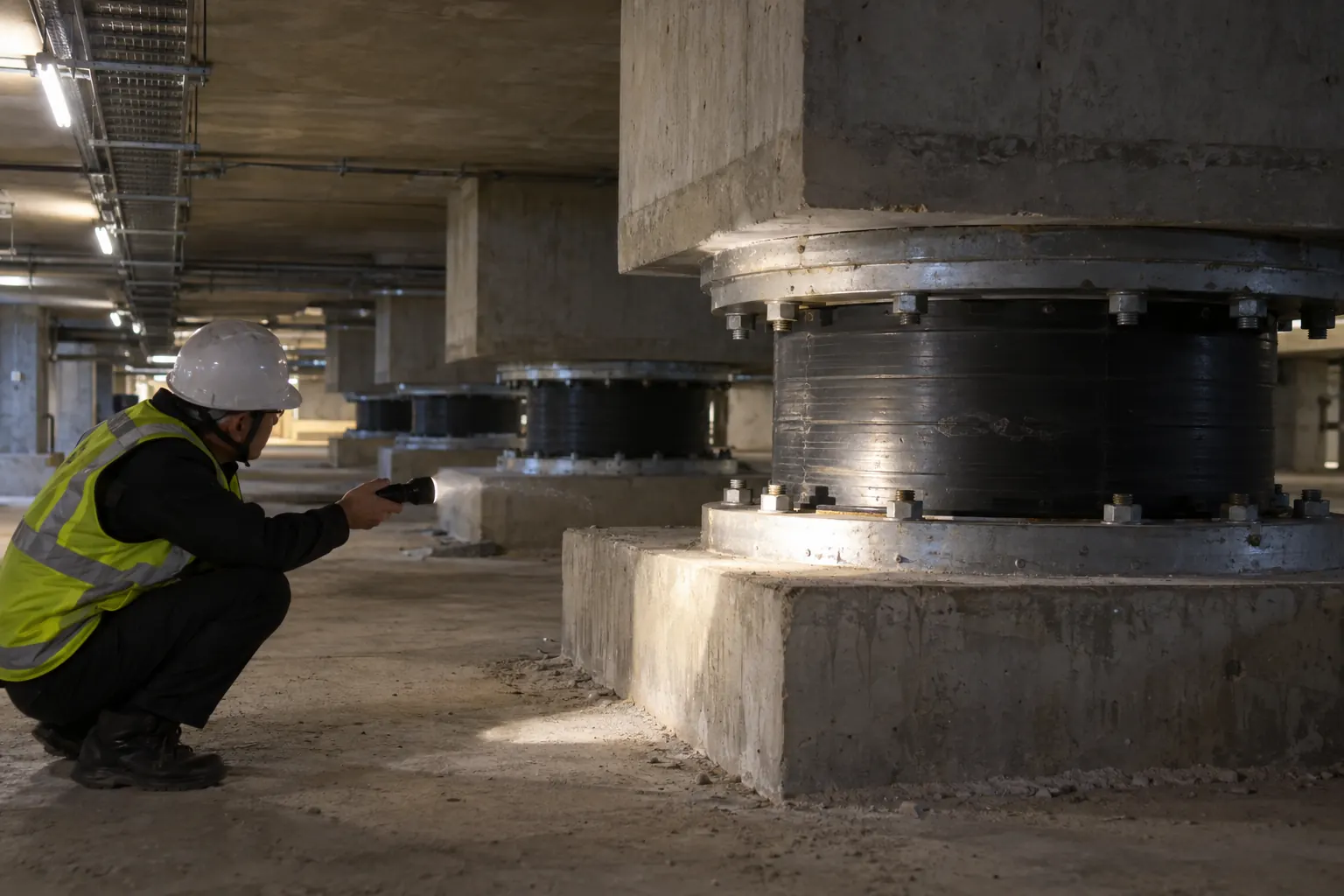

2. Periyodik görsel muayene

Aralığı proje şartnamesi belirler. Bakılan şeyler:

Kauçuk yüzeyde çatlak, yırtılma veya dışa taşma
Çelik plakalarda ve ankraj elemanlarında korozyon
Koruyucu kaplamanın durumu
Mesnedin düşeyden kalıcı sapması
İzolasyon derzinin serbest kalıp kalmadığı

3. Deprem sonrası olağanüstü muayene

Belirli bir eşiği aşan bir depremden sonra sistem tekrar kontrol edilir. Aranan şey, kalıcı yer değiştirme ve kendini merkezleme davranışının bozulup bozulmadığıdır.

En sık atlanan konu: izolasyon derzi

Uzun vadede izolasyon sistemini işlevsiz bırakan şey, çoğu zaman mesnetlerin kendisi değildir. İzolasyon derzidir.

İzolasyonlu bina depremde yatayda hareket edecek şekilde tasarlanır; bunun için çevresinde boş bırakılmış bir derz vardır. Bu derz, yıllar içinde fark edilmeden dolar: bir tesisat borusu geçirilir, bir rampa dökülür, peyzaj elemanı yerleştirilir, depo olarak kullanılır. Sonuçta bina bir noktadan zemine kilitlenir ve tüm sistem devre dışı kalır.

Bu, mesnedin yaşlanmasından çok daha yaygın ve çok daha ucuz bir sorundur. Bina yönetimine devredilen dosyada derzin ne işe yaradığı açıkça yazılmalı, muayene listesinin ilk maddesi olmalıdır.

Bakımın maliyeti

Görsel muayene, işin niteliği gereği pahalı bir kalem değildir; teknik ekip mesnet odasında gözle ve basit ölçüm aletleriyle çalışır. Asıl maliyet kalemi, muayenenin yapılabilir olmasıdır: mesnet odasına erişim, aydınlatma ve etrafında çalışma boşluğu tasarım aşamasında düşünülmemişse, sonradan bunu sağlamak muayenenin kendisinden pahalıya gelir.

Bu yüzden bakım maliyetini konuşmanın doğru zamanı, bina yapıldıktan sonra değil, tasarım aşamasıdır.

Sözleşmeye ne yazılmalı

Bina sahibi olarak, mesnet tedarikçisiyle yapılan sözleşmede şunların bulunmasını isteyin:

Tip deneyi raporları. Yaşlandırma, kalıcı deformasyon ve gevşeme sonuçları, kabul kriterleriyle birlikte.
Üretim deneyi kayıtları. Projede kullanılacak partiden alınan numunelerin sonuçları. Tip deneyi başka bir partiye ait olabilir.
Devreye alma ölçüm raporu. Referans değerler.
Muayene el kitabı. Neye, hangi aralıkla bakılacağı ve hangi değerde alarm verileceği.
Yedek parça taahhüdü. İleride tek bir mesnedin değişmesi gerekirse aynı özellikte üretim yapılabileceğinin taahhüdü.
Erişim şartı. Mesnet odasının muayeneye uygun tasarlanacağının mimari ve tesisat projelerine işlenmesi.

Bu altı madde, izolasyonun ömrünü belirleyen asıl sözleşme metnidir. Katalogdaki "60 yıl ömürlü" ibaresinden çok daha fazla iş görür.

Sonuç

İzolatör, binanın tasarım ömrü boyunca çalışacak şekilde tasarlanır ve bu deneyle doğrulanır. Değiştirme takvimi yoktur, muayene programı vardır. Sistemi uzun vadede riske atan şey kauçuğun yaşlanması değil, kayıt tutulmaması ve izolasyon derzinin dolmasıdır.

Binanız için bu programı kurmak istiyorsanız bir görüşme planlayın; mevcut projede muayene erişiminin nasıl çözüldüğünü ve tedarik sözleşmesinde nelerin eksik olduğunu birlikte gözden geçirelim.

Sık Sorulan Sorular

Sismik izolatörler kaç yıl dayanır?

Standartlar yıl cinsinden bir ömür atamaz. İzolatörün taşıyıcı sistemle aynı tasarım kullanım ömrüne (bina için tipik olarak 50 yıl) sahip olması istenir ve bu, hızlandırılmış yaşlandırma deneyleriyle doğrulanır. Sahadaki uzun dönem ölçümleri, korunaklı ortamda çalışan mesnetlerin onlarca yıl sonra kabul sınırları içinde kaldığını gösteriyor.

İzolatörler belirli aralıklarla değiştirilmesi gerekir mi?

Hayır. Planlı bir değiştirme takvimi yoktur. Periyodik muayene vardır; ölçülen değerler kabul kriterlerinin dışına çıkarsa o mesnet için karar verilir.

LRB mi FPS mi daha uzun ömürlü?

İkisi arasında ömür farkı olduğunu gösteren bir standart veya yaygın kabul görmüş veri yok. Seçim ömre göre değil; hedef periyot, yer değiştirme talebi, düşey yük ve kendini merkezleme ihtiyacına göre yapılır. Farklı bakım kalemleri vardır: elastomer mesnette kauçuk ve çelik plakalar, sürtünmeli sarkaçta kayma yüzeyi ve koruyucu körük izlenir.

Bakım maliyeti ne kadar tutar?

Görsel muayenenin kendisi maliyetli bir iş değildir. Belirleyici olan, mesnet odasına erişimin tasarımda düşünülüp düşünülmediğidir. Erişim sonradan sağlanacaksa maliyet muayenenin kendisinden yüksek olur.

Depremden sonra izolatörleri kontrol ettirmek şart mı?

Belirli bir eşiği aşan depremlerden sonra evet. Aranan şey, kalıcı yer değiştirme ve kendini merkezleme davranışının korunup korunmadığıdır. Eşik proje şartnamesinde tanımlanır.
