Sismik İzolasyon Rehberi: Yatırım Kararı İçin Bilinmesi Gerekenler

Sismik izolasyon hakkında Türkçe kaynakların çoğu ya çok teknik ya da çok yüzeysel. Bu rehber ortada duruyor: yatırım kararı verecek bir mal sahibinin bilmesi gereken her şeyi, mühendislik formülüne girmeden anlatmayı hedefliyor.

Sismik izolasyon nedir

Geleneksel deprem tasarımı binayı güçlendirerek çalışır: yapı, depremin ürettiği kuvvete dayanacak kadar sağlam yapılır ve bu sırada hasar alması kabul edilir. Yönetmelik hedefi can güvenliğidir; bina ayakta kalır, insanlar çıkar, yapı sonra onarılır.

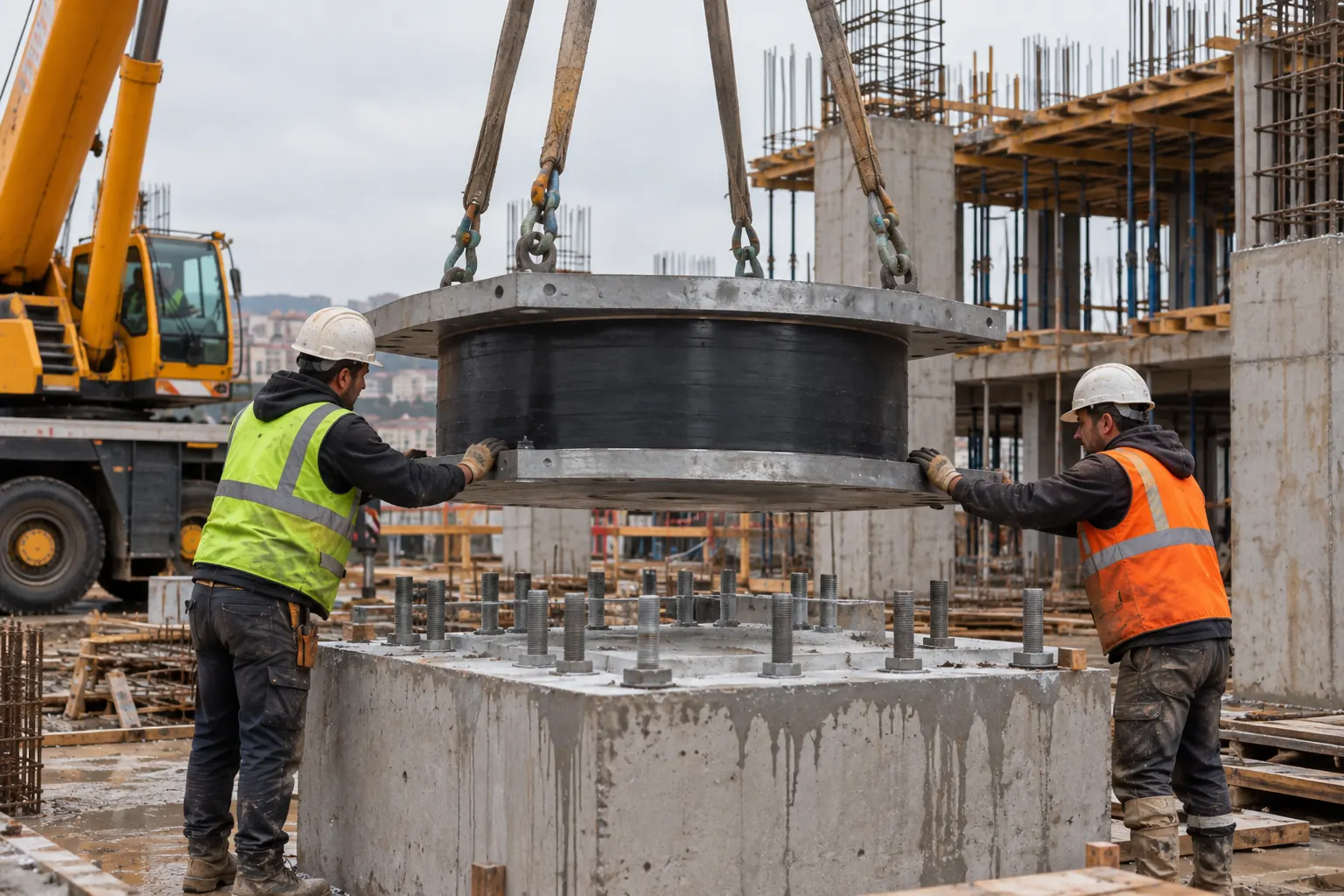

Sismik izolasyon farklı bir yol izler. Bina ile temel arasına yerleştirilen esnek yalıtım birimleri, yapının titreşim periyodunu uzatır. Deprem dalgası enerjisinin büyük kısmını kısa periyotlarda taşır; bina o banttan çıkarıldığında kendisine aktarılan kuvvet belirgin şekilde düşer.

Sonuç şudur: zemin şiddetle hareket ederken üstyapı büyük ölçüde rijit bir kütle gibi, yavaş ve az davranır. Hasar, hasar almak üzere tasarlanmış yalıtım biriminde toplanır.

Fiziği: neden işe yarıyor

Her yapının bir doğal titreşim periyodu vardır. Rijit, az katlı betonarme bir bina için bu tipik olarak yarım saniyenin altındadır. Deprem yer hareketinin enerjisi de çoğunlukla bu civarda yoğunlaşır. Yani sıradan bir bina, depremin en çok enerji taşıdığı banda oturur.

İzolasyon bu eşleşmeyi bozar. Yalıtımlı bir binanın periyodu tipik olarak 2 ila 4 saniye aralığına çıkarılır. Bu bantta yer hareketinin ivme içeriği çok daha düşüktür.

Bedeli yer değiştirmedir. Bina, izolasyon düzleminde onlarca santimetre hareket eder. Bu yüzden binanın çevresinde serbest bir derz bırakılır ve bu düzlemi geçen her tesisat esnek yapılır. İzolasyonun çalışması, bu hareketin engellenmemesine bağlıdır.

İzolatör türleri

Tür	Çalışma prensibi	Öne çıktığı yer
Kurşun çekirdekli kauçuk mesnet (LRB)	Çelik plakalarla katmanlanmış kauçuk, ortasında kurşun çekirdek. Kauçuk esnekliği, kurşun sönümü sağlar	Yaygın kullanım, dengeli çözüm
Yüksek sönümlü kauçuk mesnet (HDRB)	Sönüm, kurşun yerine kauçuk bileşiminden gelir	Kurşun istenmeyen durumlar
Sürtünmeli sarkaç (FPS)	Küresel bir yüzey üzerinde kayan mesnet; yerçekimi kendini merkezler	Yüksek düşey yük, büyük yer değiştirme
Düz kayıcı mesnet	Yalnız kayma sağlar, kendini merkezlemez	Diğerleriyle birlikte, yük taşıyıcı olarak

Seçim, ömür beklentisine göre değil; hedef periyot, yer değiştirme talebi, düşey yük ve kendini merkezleme ihtiyacına göre yapılır. Tek bir türün diğerinden üstün olduğu genel bir doğru yoktur.

Hangi binalarda anlamlı

İzolasyon her binaya uygun bir çözüm değil. Ekonomik olarak karşılığını verdiği yerler belirli:

Deprem sonrası çalışması gereken yapılar. Hastaneler, acil müdahale merkezleri, haberleşme ve enerji tesisleri.
İçindekiler binadan değerli olan yapılar. Veri merkezleri, laboratuvarlar, üretim tesisleri, müzeler.
Kesintinin günlük maliyeti yüksek olan tesisler.
Çok katlı ve kütlesi büyük yapılar. İzolasyon düzleminin maliyeti oturum alanına bağlıdır; fayda ise üstündeki yapıyla büyür. Bu yüzden az katlı ve geniş oturumlu binalar izolasyon ekonomisi açısından en kötü durumdur.

Buna karşılık müstakil konut, küçük ticari yapı ve geniş oturumlu tek katlı depolarda izolasyon genelde doğru araç değildir.

Mevcut binaya sonradan uygulanır mı

Teknik olarak evet, uygulanmış örnekleri var. Ama uygulanabilirlik binaya özgüdür ve şu koşullara bakılır:

Uygun kotta bodrum veya sürünme boşluğu var mı
Temel sistemi ve durumu yükün geçici olarak aktarılmasına elverişli mi
Bina kullanımda kalacak mı
Çevrede derz açacak alan var mı
Tüm tesisatın yeni bir düzlemden geçirilmesi mümkün mü

Bu değişkenler yüzünden "mevcut binaya izolasyon şu kadara mal olur" diye genel bir rakam verilemez. Doğru ilk adım fizibilite çalışmasıdır ve bu çalışma, yanlış karar vermenin maliyetinin yanında küçük bir kalemdir.

Maliyet

Rakamların birbirini tutmamasının sebebi, farklı kapsamların aynı isimle anılmasıdır:

İzolasyon sisteminin kendisi (mesnetler ve montaj): inşaat maliyetinin yaklaşık %1-3'ü
Yeni yapıda toplam proje primi (izolasyon kararından doğan tüm kalemler): tipik olarak %3-8
Mevcut binaya uygulama: proje bazlı, genel bir yüzde yok

Primin bir kısmı geri gelir: üstyapı daha düşük kuvvet gördüğü için izolasyon düzleminin üstündeki kesitler ve donatı miktarları küçülür. Çok katlı binalarda bu geri kazanım belirgindir. İzolasyon kapsamını fiyatlayıp üstyapı tasarrufunu hesaba katmayan her karşılaştırma, maliyeti olduğundan yüksek gösterir.

Yönetmelik tarafı

Türkiye'de deprem yalıtımlı binaların tasarımı TBDY 2018 Bölüm 14 kapsamındadır. Mevcut binaların değerlendirilmesi ve güçlendirilmesi ise Bölüm 15'te düzenlenir.

Yalıtımlı bina tasarımının getirdiği ek yükümlülükler:

Analiz yöntemleri sıradan binaya göre daha kısıtlı; pratikte zaman tanım alanında doğrusal olmayan analiz gerekir
Yalıtım birimlerinin özellikleri üst ve alt sınır değerleriyle ayrı ayrı kontrol edilir
Yalıtım birimleri için deney zorunluluğu vardır
Tasarımın bağımsız denetimi gerekir

Bunlar süreci uzatır ve maliyeti artırır. Karşılığında, üstyapının hasarsız kalmasını öngören bir tasarıma izin verirler.

Projelerde en sık yapılan hatalar

Kararın geç verilmesi. İzolasyon ön tasarımda alınan bir karardır. Uygulama projesinde eklenmesi temeli, düşey sirkülasyonu ve tüm tesisat geçişlerini yeniden ele almak demektir.
Derzin daraltılması. Derz alan kaybettirir ve tasarım boyunca küçültülmeye çalışılır. Yetersiz derz, sistemi tasarım depreminde devre dışı bırakır.
Tesisat geçişlerinin sahipsiz kalması. Statik, mekanik ve elektrik disiplinlerinin sınırında kaldığı için düşer. İzolasyonlu projede bu kapsamın adı konmuş bir sorumlusu olmalıdır.
Muayene erişiminin düşünülmemesi. Mesnet odasına erişim, aydınlatma ve çalışma boşluğu tasarımda yoksa sonradan sağlamak muayeneden pahalıya gelir.
Bina yönetimine bilgi aktarılmaması. Derzin ne işe yaradığı yazılı olarak devredilmezse yıllar içinde dolar.

Sonuç

Sismik izolasyon, binayı depreme dayandırmak yerine depremden ayırmaya çalışan bir yaklaşımdır. Doğru yerde uygulandığında üstyapıyı ve içindekileri hasarsız çıkarır; yanlış yerde uygulandığında ise pahalı ama gereksiz bir tercihtir.

Ayırt edici soru şudur: bu binanın deprem sonrası kullanılabilir olması, ne kadar değerli? Cevap büyükse izolasyon konuşulur; küçükse para düzen, detay ve güçlendirmede daha çok iş görür.

Kendi projeniz için bu sorunun cevabını netleştirmek isterseniz bir görüşme planlayın.

Sık Sorulan Sorular

Sismik izolasyon nedir?

Bina ile temel arasına yerleştirilen esnek yalıtım birimleriyle yapının titreşim periyodunu uzatan bir yaklaşımdır. Deprem enerjisinin yoğun olduğu kısa periyot bandından çıkan bina, kendisine aktarılan kuvvetin büyük kısmından kurtulur ve üstyapı hasarsız kalabilir.

Hangi izolatör türü daha iyi?

Genel bir üstünlük yoktur. Seçim hedef periyot, yer değiştirme talebi, düşey yük ve kendini merkezleme ihtiyacına göre yapılır. Kurşun çekirdekli kauçuk mesnet, yüksek sönümlü kauçuk mesnet ve sürtünmeli sarkaç farklı ihtiyaçlara cevap verir.

Sismik izolasyon maliyeti ne kadar?

İzolasyon sisteminin kendisi inşaat maliyetinin yaklaşık yüzde 1 ila 3'ü, yeni yapıda toplam proje primi ise tipik olarak yüzde 3 ila 8'idir. Üstyapıda elde edilen kesit küçülmeleri primin bir kısmını geri kazandırır. Mevcut binaya uygulama proje bazlıdır ve genel bir yüzde verilmez.

Mevcut binaya sismik izolasyon eklenebilir mi?

Teknik olarak evet, ancak uygulanabilirlik binaya özgüdür: uygun kotta bodrum veya sürünme boşluğu, temel durumu, binanın kullanımda kalıp kalmayacağı, derz açacak alan ve tesisatın yeni düzlemden geçirilebilmesi belirleyicidir. Doğru ilk adım fizibilite çalışmasıdır.

Hangi yönetmelik geçerli?

Türkiye'de deprem yalıtımlı binaların tasarımı TBDY 2018 Bölüm 14 kapsamındadır; mevcut binaların değerlendirilmesi ve güçlendirilmesi Bölüm 15'te düzenlenir. Yalıtımlı bina tasarımı doğrusal olmayan analiz, üst ve alt sınır özellik kontrolü, yalıtım birimi deneyi ve bağımsız tasarım denetimi gerektirir.
